В основе FPV-дрона лежит модульная архитектура: это не цельное устройство, а набор взаимозаменяемых компонентов. Пилот управляет им, ориентируясь по видеотрансляции с бортовой камеры в реальном времени. Новички, не желающие сразу осваивать пайку и настройку, часто предпочитают купить FPV дрон https://alkordrone.ru/fpv в готовом виде (RTF), однако понимание «начинки» необходимо даже при выборе комплекта.
Основные компоненты

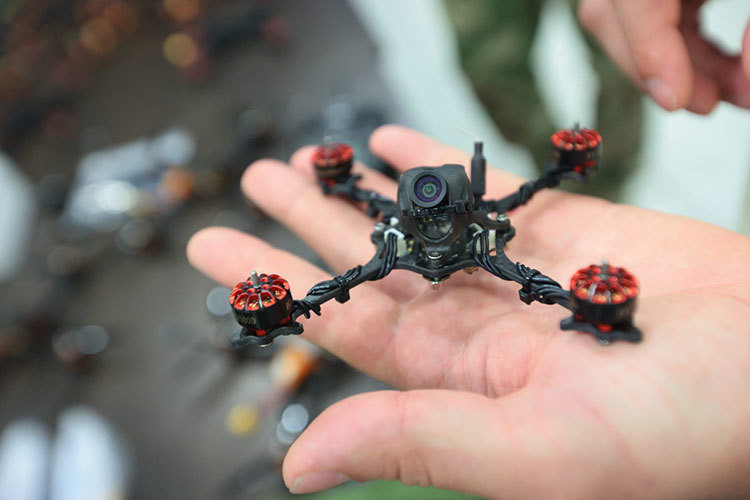

Каркас аппарата — лёгкая карбоновая рама, гасящая вибрации и защищающая электронику при ударах. На ней установлены бесколлекторные моторы и пропеллеры, подобранные друг к другу по размеру и шагу. Чем тяжелее дрон и выше напряжение батареи, тем ниже должны быть обороты моторов (KV), чтобы система не перегревалась и работала эффективно.
Мозг системы — полётный контроллер с гироскопом и процессором (обычно на прошивке Betaflight). Он обрабатывает команды с пульта и стабилизирует аппарат. Сигналы с контроллера поступают на регуляторы оборотов (ESC), которые преобразуют управляющие импульсы в мощные трёхфазные токи для вращения моторов. Чаще всего используется единая плата ESC 4-в-1, общающаяся с контроллером по цифровому протоколу DShot.
Видеосистема передаёт картинку на очки или монитор пилота. Аналоговые комплекты дают минимальную задержку (около 20 мс) и плавную деградацию сигнала, что важно при агрессивных манёврах. Цифровые системы (DJI, Walksnail) дают HD-картинку, но с чуть большей задержкой и особенностями поведения при потере сигнала. Видеопередатчик работает в диапазоне 5,8 ГГц, его мощность настраивается.
Приёмник на дроне связывается с пультом управления по надёжным протоколам вроде ExpressLRS (ELRS) или Crossfire, обеспечивая большую дальность и минимальные задержки. Питает всё это LiPo-аккумулятор с высокой токоотдачей (4S или 6S). Напряжение с батареи идёт напрямую на регуляторы и видеопередатчик, а для питания полётного контроллера и периферии встроенный стабилизатор понижает его до 5 или 9 вольт.
Схема работы
Управление дроном выстроено по последовательной цепочке. Сигнал с пульта поступает на приёмник, затем декодируется полётным контроллером, который с учётом показаний гироскопа формирует команды для регуляторов оборотов. ESC преобразуют эти команды в токи, вращающие моторы. Видеотракт работает параллельно - камера передаёт изображение на видеопередатчик, антенна излучает радиосигнал, а пилот принимает его на очки или монитор.
Модульная схема с разделёнными контурами управления и видео позволяет добиться высокой отзывчивости и минимальных задержек, что критически важно для точного пилотирования в реальном времени.
|
